16-Bit-Analog-Digital-Wandler mit Parallel-Ausgabe
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Hersteller: | Analoge Geräte (Lineartechnik) | Teilenummer: | LTC1605IG#PBF |
|---|---|---|---|
| Paket/Koffer: | SSOP-28 | Auflösung: | 16 Bit |
| Abtastrate: | 100 Ksps | Versorgungsspannung: | Einfach 5 V |
| Eingabebereich: | Bipolar, plus oder minus 10 V | INL: | plus oder minus 2,0 LSB max |
| Snr: | 86 dB typisch | Verlustleistung: | 55 mW typisch |
| Hinweis: | Intern oder extern | Ausgabeschnittstelle: | 16-Bit oder Zwei-Byte-Parallel |
| Datumscode: | 23+ | Montageart: | Oberflächenmontage |
| Lagerstatus: | Auf Lager | ||
| Hervorheben: | 16-Bit-Sampling-ADC,Analog-Digital-Wandler mit einer Geschwindigkeit von 100 kbps,Paralleler Ausgangsprobenahme-ADC |
||

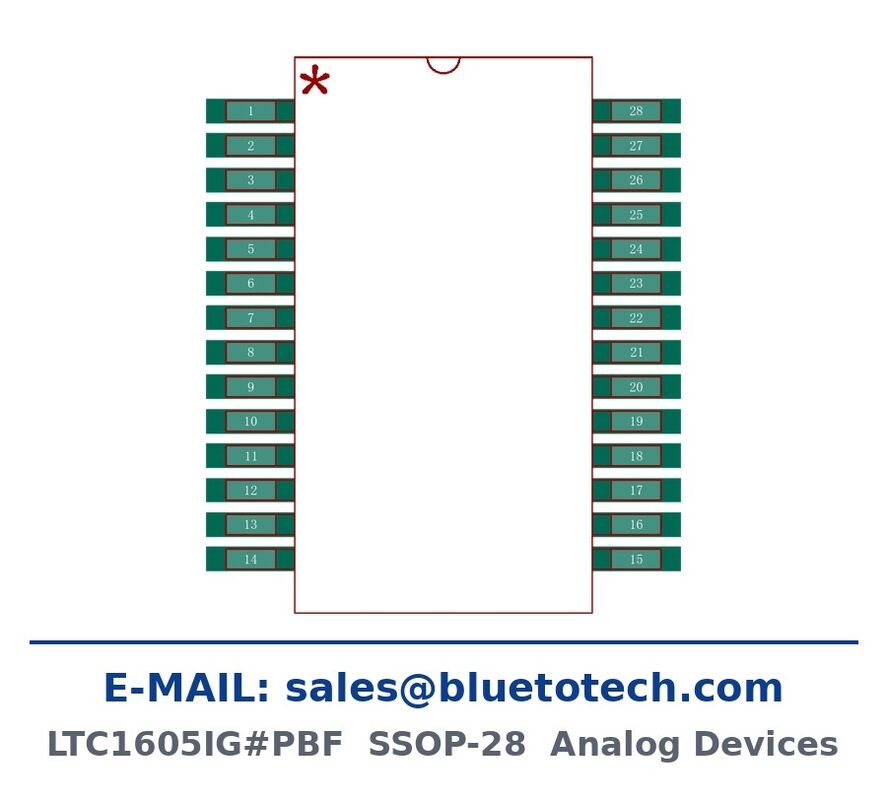

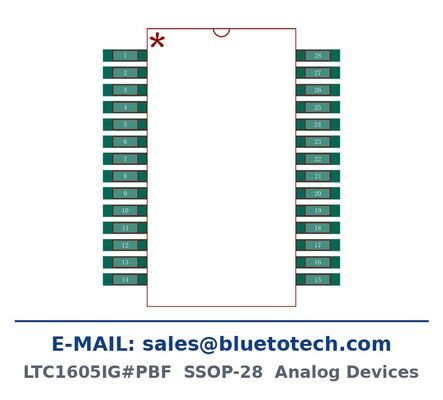

LTC1605IG#PBF 16-Bit 100ksps Abtast-ADC in SSOP-28 · E-MAIL: sales@bluetotech.com
16-Bit, 100ksps Abtast-ADC mit bipolarem 10V Eingang
Der LTC1605IG#PBF ist ein 16-Bit, 100ksps Abtast-Analog-Digital-Wandler von Analog Devices (Linear Technology), der mit einer einzigen 5V-Versorgung betrieben wird und nur 55mW typisch verbraucht. Abtast-und-Halte-, Präzisionsreferenz-, schaltkondensator-Sukzessivapproximationswandler und getrimmte interne Taktgeber sind integriert, was das analoge Frontend auf ein Gehäuse plus einige Entkopplungsteile reduziert.
Der Eingangsspannungsbereich ist der Industriestandard plus oder minus 10V, sodass industrielle Sensoren, 4-20mA-Schleifen mit einem Messwiderstand und bipolare Signalketten ohne zusätzliche Pegelverschiebung angeschlossen werden können. Die DC-Genauigkeit ist mit maximal plus oder minus 2,0 LSB INL bei 16 Bit ohne fehlende Codes über die Temperatur garantiert, und 86dB typische SNR decken AC-Messanforderungen ab.
Hauptmerkmale
- 16-Bit-Auflösung, 100ksps Abtastrate, garantierte keine fehlenden Codes
- Einzelne 5V-Versorgung mit nur 55mW typischer Leistungsaufnahme
- Bipolarer Eingangsspannungsbereich von plus oder minus 10V
- Integral-Nichtlinearität plus oder minus 2,0 LSB maximal
- 86dB typisches Signal-Rausch-Verhältnis
- Interne oder externe Referenz, interner synchronisierter Takt
- Mikroprozessorkompatibler 16-Bit- oder Zwei-Byte-Parallel-Ausgang mit BUSY-Signal
- 28-Pin SSOP-Gehäuse, verbesserte Zweitquelle für ADS7805 und AD976
Technische Spezifikationen
| Hersteller | Analog Devices (Linear Technology) |
| Teilenummer | LTC1605IG#PBF |
| Gehäuse / Case | SSOP-28 |
| Auflösung | 16 Bit |
| Abtastrate | 100 ksps |
| Versorgungsspannung | Einzelne 5 V |
| Eingangsspannungsbereich | Bipolar, plus oder minus 10 V |
| Integral-Nichtlinearität | plus oder minus 2,0 LSB max |
| SNR | 86 dB typisch |
| Leistungsaufnahme | 55 mW typisch |
| Referenz | Intern oder extern |
| Ausgangsschnittstelle | 16-Bit oder Zwei-Byte-Parallel, mit BUSY |
| Datumscode | 23+ |
| Montagetyp | Oberflächenmontage |
Typische Anwendungen
Industrielle Datenerfassung und SPS-Analogeingänge, Instrumentierung und Spektrumanalyse, 4-20mA-Schleifenempfänger, medizinische und Testgeräte, Stromqualitäts- und Energiemonitoring und jede bipolare 10V-Signalkette, die einen parallelen 16-Bit-Wandler benötigt.
Lagerbestand, Verpackung und Angebot
LTC1605IG#PBF ist auf Lager in original ADI (Linear Technology) Verpackung mit 23+ Datumscodes und voller Rückverfolgbarkeit. Bestellungen werden in Antistatikröhrchen mit Trockenmittel versandt und in Exportkartons verpackt.
Senden Sie Ihre Stückliste oder Zielmenge und Preis, Lieferzeit und Versandkosten werden am selben Arbeitstag bestätigt. Muster können für Qualifizierungstests arrangiert werden.
E-MAIL: sales@bluetotech.com
Bitte geben Sie die genaue Teilenummer und die gewünschte Menge bei Ihrer Anfrage an. Mindestbestellmenge: 10 Stück.
