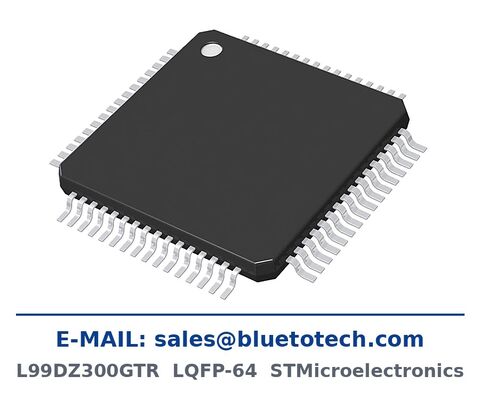

AEC-Q100 qualifizierter LQFP-64 Automotive Front Door Zone Treiber-IC mit CAN FD und LIN-Schnittstelle

L99DZ300GTR Automotive Front Door Zone Driver IC in LQFP-64 · E-MAIL: sales@bluetotech.com

Automotive Front Door Device mit CAN FD und LIN

Der L99DZ300GTR ist das Gegenstück der STMicroelectronics Türzonen-Familie für die vordere Tür: ein LQFP-64-Baustein, der die Bus-Schnittstellen, das Energiemanagement und die Aktuator-Ausgangsstufe eines Fronttür-Moduls kombiniert. CAN FD und LIN physikalische Schichten sind beide integriert, sodass dieselbe Hardware einen Zonal Gateway Node und einen konventionellen LIN-Tür-Node ohne einen zweiten Transceiver auf der Platine bedient.

Die Ausgangsstufe ist für eine voll bestückte vordere Tür ausgelegt. Zwei große Halbbrücken decken den Fensterheber und den Verriegelungsmechanismus ab, mit Nennleistungen von 7,5 A bei 100 mOhm und 6 A bei 150 mOhm, gefolgt von zwei 3 A Halbbrücken bei 300 mOhm und zwei 0,5 A Halbbrücken bei 1600 mOhm für Spiegelachsen, Spiegelanklappung und kleine Aktuatoren. Ein konfigurierbarer High-Side-Treiber liefert bis zu 1,5 A bei 300 mOhm oder 0,35 A für Beleuchtungs- und Griff-Lasten. Der Baustein ist AEC-Q100 qualifiziert und meldet Open Load, Kurzschluss und thermische Fehler an den Modulcontroller.

Hauptmerkmale

• Automotive Front Door Device mit integriertem CAN FD, LIN und Aktuator-Ausgangsstufe
• 1 Halbbrücke für 7,5 A Last (RDS(on) 100 mOhm) und 1 Halbbrücke für 6 A (150 mOhm)
• 2 Halbbrücken für 3 A Last (300 mOhm), 2 Halbbrücken für 0,5 A Last (1600 mOhm)
• 1 konfigurierbarer High-Side-Treiber bis zu 1,5 A (300 mOhm) oder 0,35 A
• Integrierte CAN FD und LIN physikalische Schichten für Zonal und konventionelle Tür-Nodes
• AEC-Q100 qualifiziert mit vollständiger Diagnosemeldung
• LQFP-64 Gehäuse für kompakte Fronttür-Modul-Layouts
• Abdeckung von Fensterheber-, Verriegelungs-, Spiegelanklapp- und Spiegelachsen-Lasten in einem Baustein

Technische Spezifikationen

Typische Anwendungen

Fronttür-Steuermodule, Zonal Body Nodes mit CAN FD Backbone, Fensterheber- und Verriegelungsantrieb, Spiegelanklapp- und Spiegelachsensteuerung, Türbeleuchtung und Griffaktuatoren sowie Plattformen, die von LIN-only Türen auf CAN FD-Architektur migrieren.

Lagerbestand, Verpackung und Angebot

L99DZ300GTR ist auf Lager in originaler ST-Verpackung mit 25+ Datumscodes und voller Rückverfolgbarkeit. Bestellungen werden in werkseitigem Tape & Reel mit Trockenmittel versandt und in Exportkartons verpackt.

Senden Sie Ihre Stückliste oder Zielmenge und Preis, Lieferzeit und Versandkosten werden am selben Arbeitstag bestätigt. Muster können für Qualifizierungstests arrangiert werden.

E-MAIL: sales@bluetotech.com
Bitte geben Sie die genaue Teilenummer und die gewünschte Menge bei Ihrer Anfrage an. Mindestbestellmenge: 10 Stück.
