16-Bit-ADC-Analog-Digital-Wandler mit SPI-Schnittstelle für die industrielle Datenerfassung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Hersteller: | Analoge Geräte (Maxim) | Teilenummer: | MAX1162BEUB+T |
|---|---|---|---|
| Paket/Koffer: | 10-poliges MSOP (uMAX) | Auflösung: | 16 Bit |
| Abtastrate: | 200 kSPs | Analoge Versorgung: | +5 v |
| Digital-Versorgung: | +2,7 V bis +5,25 V | Eingabebereich: | 0 V bis VREF |
| Eingegebene Bandbreite: | 4 MHz | Schnittstelle: | SPI, QSPI, Mikrowire |
| Versorgungsstrom: | 2,75 mA bei 200 ksps, 0,1 uA Abschaltung | Datumscode: | 19+ |
| Montageart: | Oberflächenmontage | Lagerstatus: | Auf Lager |
| Hervorheben: | 16-Bit ADC,200ksps Analog-Digital-Wandler,SPI-Schnittstelle ADC |
||
MAX1162BEUB+T 16-Bit 200ksps ADC im 10-Pin MSOP · E-MAIL: sales@bluetotech.com

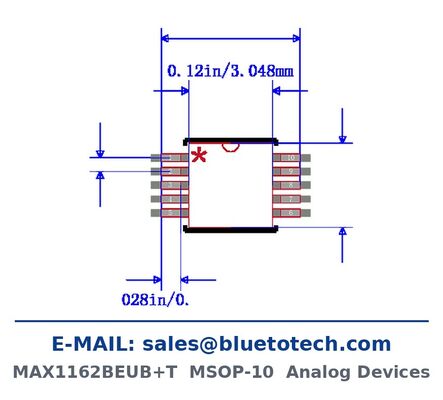

16-Bit, 200ksps ADC in einem 10-Pin MSOP
Der MAX1162BEUB+T ist ein 16-Bit Successive-Approximation-ADC von Analog Devices (Maxim), der mit bis zu 200ksps von einer einzigen +5V Analogversorgung abtastet. Eine separate digitale Versorgung von +2,7V bis +5,25V ermöglicht die direkte Anbindung an 3,3V Logik ohne Pegelwandler, und der 10-Pin MSOP-Footprint hält den Konverter nah am Sensor.
Der interne Track-and-Hold-Verstärker nimmt Signale mit einer Eingangsbandbreite von bis zu 4MHz im Bereich von 0 bis VREF auf. Automatisches Power-Down und ein schnelles Aufwachen in 1,1µs reduzieren den Versorgungsstrom auf 140µA bei 10ksps und 0,1µA im Shutdown, was für batteriebetriebene Instrumente und gemultiplexte industrielle Front-Ends geeignet ist.
Hauptmerkmale
- 16-Bit Auflösung ohne fehlende Codes
- 200ksps Durchsatz von einer einzigen +5V Analogversorgung
- Einstellbare Logikpegel von +2,7V bis +5,25V für direkte 3,3V Anbindung
- Eingangsspannungsbereich 0 bis VREF mit internem Track-and-Hold
- 4MHz Eingangsbandbreite, SPI/QSPI/MICROWIRE-kompatible serielle Schnittstelle
- Geringer Stromverbrauch: 2,75mA bei 200ksps, 140µA bei 10ksps, 0,1µA im Power-Down
- Schnelles Aufwachen in 1,1µs aus dem Shutdown
- Kleine 10-Pin MSOP-Bauform
Technische Spezifikationen
| Hersteller | Analog Devices (Maxim) |
| Teilenummer | MAX1162BEUB+T |
| Gehäuse / Case | 10-Pin MSOP (uMAX) |
| Auflösung | 16 Bit |
| Abtastrate | 200 ksps |
| Analogversorgung | +5 V Einzelversorgung |
| Digitale Versorgung | +2,7 V bis +5,25 V, einstellbarer Logikpegel |
| Eingangsbereich | 0 V bis VREF |
| Eingangsbandbreite | 4 MHz |
| Schnittstelle | SPI, QSPI, MICROWIRE-kompatibel |
| Versorgungsstrom | 2,75 mA bei 200 ksps, 0,1 µA Shutdown |
| Datumscode | 19+ |
| Montagetyp | Oberflächenmontage |
Typische Anwendungen
Industrielle Prozesssteuerung und SPS-Analogeingänge, tragbare und batteriebetriebene Instrumente, Datenerfassungsmodule, Wandler- und Sensorsignalerketten, medizinische Monitore und jedes gemultiplexte 16-Bit-Front-End, das einen kleinen SPI-ADC benötigt.
Lagerbestand, Verpackung und Angebot
MAX1162BEUB+T ist auf Lager in Originalverpackung mit 19+ Datumscodes und voller Rückverfolgbarkeit. Bestellungen werden in werkseitigem Tape & Reel mit Trockenmittel versandt, verpackt in Exportkartons.
Senden Sie Ihre Stückliste oder Zielmenge und Preis, Lieferzeit und Versandkosten werden am selben Arbeitstag bestätigt. Muster können für Qualifizierungstests arrangiert werden.
E-MAIL: sales@bluetotech.com
Bitte geben Sie bei Ihrer Anfrage die genaue Teilenummer und die gewünschte Menge an. Mindestbestellmenge: 10 Stück.
